Стальные конвекторы VONARIS

Стальные конвекторы VONARIS Дизайн и мощность - для людей, которые радуются прекрасным. Конвекторный радиатор VONARIS отвечает наивысшим требованиям. Этот продукт гарантирует Вам: большой выбор цветов, разнообразие тепловых мощностей и размеров, вертикальные и горизонтальные версии, а благодаря запатентованным продвижным скобам (смотри: дополнительное оборудование) - Вы получаете поворотный радиатор с вентильным подключением. Совершенная обработка плоских труб гарантирует наивысшую защиту от коррозии.

Радиатор VONARIS оснащен воздухоотводчиком, сливной пробкой и заглушкой - вертикаьная версия. В версии с вентилем продукт поставляется с Н/Р 2 x 3/4"; подключение снизу с правой стороны (с левой стороны - по заказу).









Эти высококачественные конвектора сделаны в Австрии. Конвектора и радиаторы производимые VOGEL&NOOT; соответствуют многим международно-признанным стандартам качества и технологические процессы на всех производственных площадях были сертифицированы ISO.

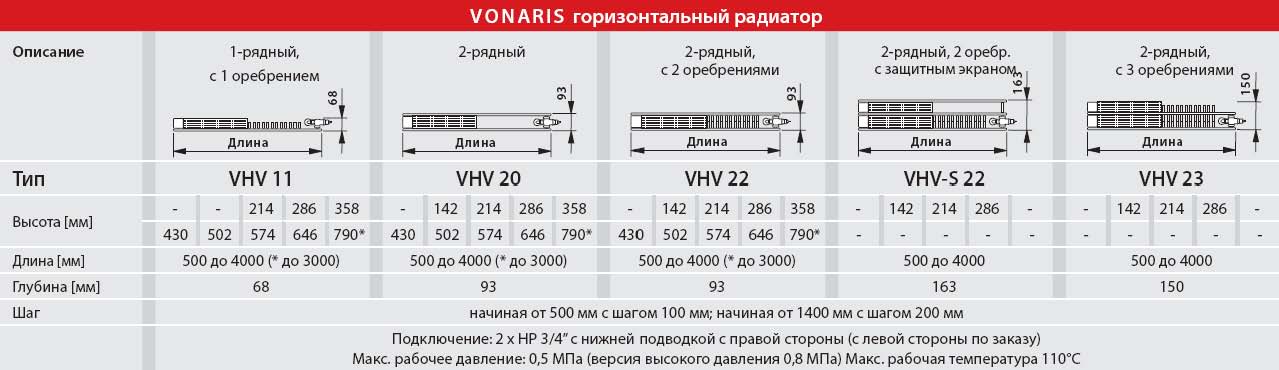

конвектор Vonaris

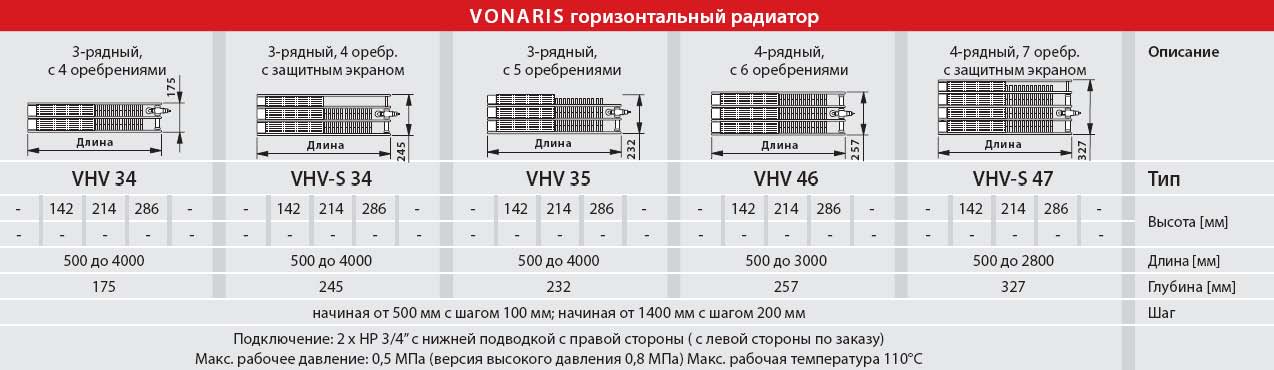

конвектор Vonaris



Технические данные

Продукт
Конвекторный радиатор VONARIS - это продукт отвечающий наивысшим стандартам качества. Учитывая богатство его размеров - можно его устанавливать в любом помещении. Исполнен из сваренных, водопроводящих отопительных элементов выполненных из стальных труб прямоугольного поперечного разреза.

В горизонтальной версии (VHV, VHV-S) радиатор состоит из следующего количества отопительных элементов:
• по горизонтали: от 1 до 4 установленных по глубине
• по вертикали: от 2 до 11 установленных друг над другом

В вертикальной версии (VSV) радиатор состоит из следующего количества отопительных элементов:
• по горизонтали: 1 или 2 установленные по глубине
• по вертикали: от 3 до 12 установленных по ширине
Между отопительными элементами имеется зазор шириной 2 мм, гарантирующий эффектиную защиту от коррозии.

Размеры
• длина горизонтальной версии: от 500 до 1400 мм (с шагом 100 мм) и от 1400 до 4000 мм (с шагом 200 мм) в зависимости от типа
• высота горизонтальной версии: 142, 214, 286, 358, 430, 502, 574, 646 и 790 мм - в зависимости от типа
• ширина вертикальной версии: от 214 до 862 мм (с шагом72 мм)
• высота вертикальной версии: 1600, 1800 и 2000 мм

Стандартное оборудование включенное в цену радиатора
• конвекторный радиатор
• никелированный, латунный воздухоотводчик Н/Р 1/2"; поворотный
• сливная пробка Н/Р 1/2" (в вертикальной версии - дополнительно заглушка)
• инструкция по монтажу

Дополнительное оборудование
В зависимости от типа радиатора и способа монтажа (настенный или напольный) - к каждому радиатору следует подобрать соответствующую консоль. В качестве дополнительного оборудования можно заказать кронштейны или защитный экран.

Версия WVO
Конвекторы в горизонтальном исполнении типов 22, 34 и 47, высотой до 286 мм включительно (модель VHV-S) оснащаются также приваренным к тыльной стенке прибора не проводящим воду защитным экраном. Благодаря конвекции между конвектором и защитным экраном значительная часть потерянного тепла возвращается в помещение. Рекомендуется применять при остекленных поверхностях.

Условия эксплуатации
стандартная версия: максимальное рабочее давление: 0,5 MПa, максимальная температура эксплуатации: 110°C
версия высокого давления (за дополнительную плату): максимальное рабочее давление 0,8 MПa, максимальная температура эксплуатации: 110°C

Поверхность
грунтовое покрытие водорастворимой краской наносимой электролитическим методом анафореза (ATL) по DIN 55900 часть 1, с последующим отвердением при температуре 165°C.
лакокрасочное покрытие порошковой краской наносимой электростатическим методом по DIN 55900 часть 2, с последующим отвердением при 180°C. Стандартный цвет: снежно-белый RAL 9016, другие цвета - по желанию Клиента, за дополнительную плату

Материал
Конвекторные радиаторы VONARIS производятся из высококачественных стальных труб.

Подключение
горизонтальная версия: 3 x В/Р 1/2" и 2 x Н/Р 3/4" с правой стороны (с левой - по зааказу). Типы VHV 20, 22, 34 и 46 без скоб можно пооворачивать и выбрать способ подключения: с правой или с левой стороны
вертикальная версия: 4 x В/Р 1/2" и 2 x Н/Р 3/4" с правой стороны (с левой стороны - по заказу)

Упаковка
Картон, защита краев и термоусадочная пленка

Марочная продукция высшего качества
Концерн Vogel&Noot; предлагает своим Клиентам проверенный бренд, соответствующий наивысшим стандаpтам качества. Производственные процессы всех заводов концерна сертифицированы по ISO. Параметры качества и мощности конвекторных радиаторов находятся под постоянным надзором и контролем ведущих европейских организаций.

Описание продукта

Конвекторны радиатор VONARIS можно успешно устанавливать в разных помещениях. Выделяется 3 основные типы радиаторов:

тип VHV - горизонтальная версия радиатора



  VHV 11 VHV 20 VHV 22 VHV 23 VHV 34 VHV 35 VHV 46
Высота [мм] 214 286 358 430 502 574 646 790 142 214 286 358 430 502 574 646 790 142 214 286 358 430 502 574 646 790 142 214 286 142 214 286 142 214 286 142 214 286

Длина [мм] 500 - 4000 мм (*в зависимости от типа)
Шаг каждые 100 мм (от длины 1400 мм - с шагом 200 мм)

тип VHV-S - горизонтальная версия радиатора с защитным экраном
  VHV-S 22 VHV-S 34 VHV-S 47
Высота [мм] 142 214 286 142 214 286 142 214 286

Длина [мм] 500 - 4000 мм (*для VHV-S 47 до 2800 мм)

Шаг каждые 100 мм (от длины 1400 мм - с шагом 200 мм)

тип VSV - вертикальная версия радиатора
  VSV 10 VSV 11 VSV 20 VSV 21
Высота [мм] 1600 1800 2000 1600 1800 2000 1600 1800 2000 1600 1800 2000

Ширина [мм] 214 - 862 мм

Шаг каждые 72 мм


Стандартная версия: стальные каналы прямоугольного сечения 70 x 11 x 1,5 мм;
Версия высокого давления: стальные каналы прямоугольного сечения 70 x 11 x 2,0 мм (за дополнительную плату)

Защитный экран
Защитный экран поставляется для конвекторных радиаторов типа VHV 20 (высотой от 358 до 574 мм) и VHV 22 (высотой от 358 до 646 мм). Состоит из 5 до 8 (за исключением радиаторов высотой 646 мм обладающих 9) стальных каналов прямоугольного разреза, не проводящих воду установленных друг над другом. Оснащен: 8 вставными скобами, 8 стабилизирующими держателями, 4 держателями в форме буквы Z для монтажа защитного экрана в горизонтальной версии. Упакован в картон и термоусадочную пленку. Стандартный цвет: снежно-белый RAL 9016 (другие цвета по желанию Клиента за дополнительную плату).

Конвекторные радиаторы VONARIS поставляются производителем с боковыми стенками. В горизонтальной версии дополнительно оснащены верхней решеткой (VHV, VHV-S). Поставка радиаторов VONARIS в версии VSV включает радиатор со скобами. Каждый горизонтальный конвекторный радиатор VONARIS оснащен сливной пробкой, воздухоотводчиком, а вертикальная версия дополнительно обладает заглушкой.

Подключение

  • горизонтальная версия 3 x ВР 1/2" и 2 x НР 3/4" с правой стороны (с левой стороны - по заказу). Типы VHV 20, 22, 34 и 46 без скоб можно поварачивать и выбрать способ подключения снизу: с правой или с левой стороны
  • вертикальная версия 4 x ВР 1/2" и 2 x НР 3/4" с правой стороны (с левой стороны - по заказу)
