Стальные конвекторы VONARIS с центральной подводкой

Эти высококачественные конвектора сделаны в Австрии. Конвектора и радиаторы производимые VOGEL&NOOT; соответствуют многим международно-признанным стандартам качества и технологические процессы на всех производственных площадях были сертифицированы ISO.

Дизайн конвектора серии VONARIS-M

Дизайн конвектора серии VONARIS-M в сочетании с преимуществами концепции центрального подключения - больше свободы в пректировании и монтаже.

Преимущества инновационной технологии центрального подключения радиатора VONARIS - простой и гибкий предварительный монтаж. Все радиаторы VONARIS-M отвечают всем требованиям промышленного дизайну. Большой выбор цветов, мощностей и размеров, горизонтальные и вертикальные модели. Благодаря запатентованным скобам (смотри: дополнительное оборудование) вы получаете поворотный радиатор с вентильным подключением в горизонтальной версии. Продукт поставляется с интегрированным вентилем, воздухоотводчиком, сливной пробкой и заглушкой - вертикальная версия. Радиаторы поставляется в вентильном исполнении с центральным подключением Н/Р 2 x 3/4".

Технические данные

Конвекторный радиатор VONARIS-M - это продукт отвечающий наивысшим стандартам качества. Учитывая богатство его размеров - можно его устанавливать в любом помещении. Исполнен из сваренных, водопроводящих отопительных элементов выполненных из стальных труб прямоугольного поперечного разреза.

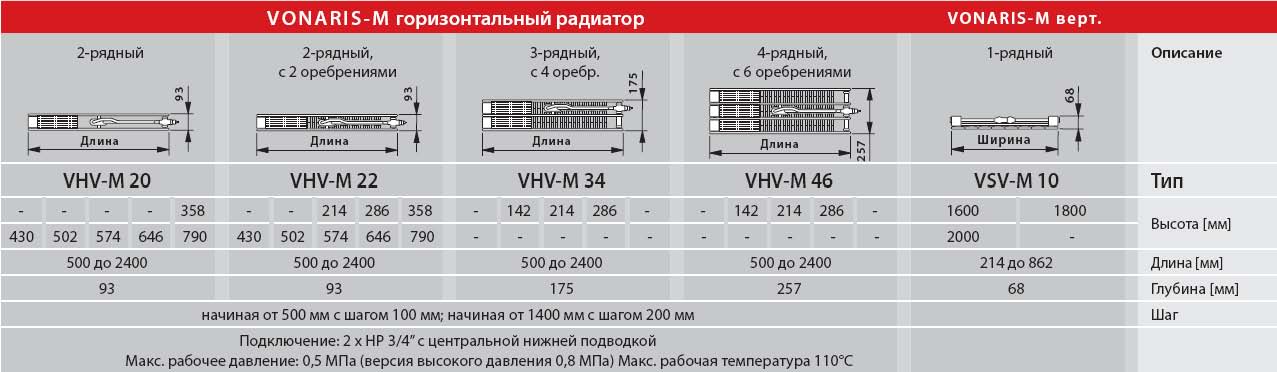

В горизонтальной версии (VHV-M) радиатор состоит из следующего количества отопительных элементов:

• по горизонтали: от 1 до 4 установленных по глубине
• по вертикали: от 2 до 11 установленных друг над другом

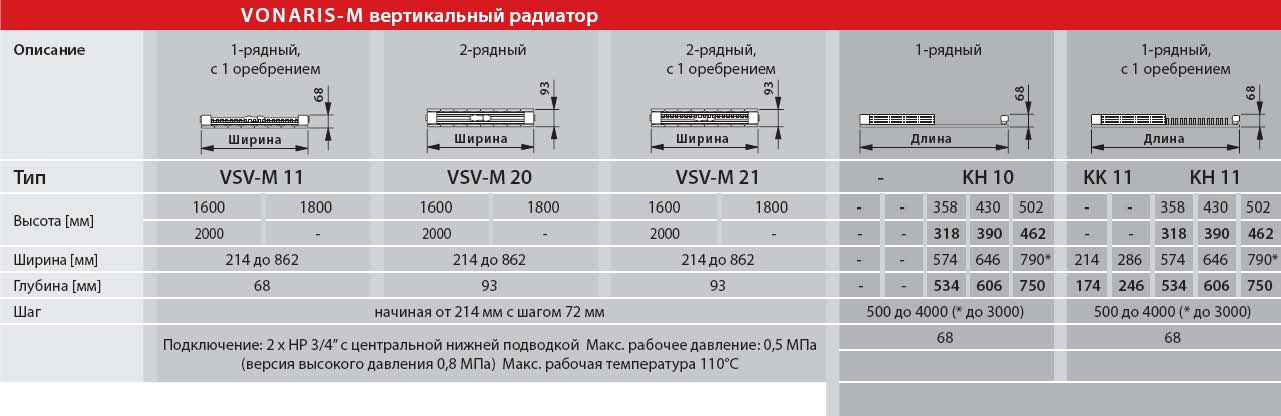

В вертикальной версии (VSV-M) радиатор состоит из следующего количества отопительных элементов:

• по горизонтали: 1 или 2 установленные по глубине
• по вертикали: от 3 до 12 установленных по ширине

Между отопительными элементами имеется зазор шириной 2 мм, гарантирующий эффектиную защиту от коррозии.

Размеры

• длина горизонтальной версии: от 500 до 1400 мм (с шагом 100 мм) и от 1400 до 4000 мм (с шагом 200 мм)
• высота горизонтальной версии: 142, 214, 286, 358, 430, 502, 574, 646 и 790 мм - в зависимости от типа
• ширина вертикальной версии: от 214 до 862 мм (с шагом72 мм)
• высота вертикальной версии: 1600, 1800 и 2000 мм

Стандартное оборудование включенное в цену радиатора

*необходимо определить систему (одно- или двухтрубная) и способ подключения (угловое или проходное)

Дополнительное оборудование
В зависимости от типа радиатора и способа монтажа (настенный или напольный) - к каждому радиатору следует подобрать соответствующую консоль. В качестве дополнительного оборудования можно заказать кронштейны или защитный экран (больше информации - описание продукта)

Подключение

• горизонтальная версия: 3 x В/Р 1/2" и 2 x Н/Р 3/4" центральное подключение. Типы VHV-M 20, 22, 34 и 46 без скоб можно поворачивать и выбрать позицию вентиля. ВНИМАНИЕ! Во время поворачивания место подачи меняется с местом возврата.
• вертикальная версия: 4 x В/Р 1/2" и 2 x Н/Р 3/4" центральное подключение

Условия эксплуатации

• стандартная версия: максимальное рабочее давление: 0,5 MПa, максимальная температура эксплуатации: 110°C
• версия высокого давления (за дополнительную плату): максимальное рабочее давление 0,8 MПa, максимальная температура эксплуатации: 110°C

Поверхность

• грунтовое покрытие водорастворимой краской наносимой электролитическим методом анафореза (ATL) по DIN 55900 часть 1, с последующим отвердением при температуре 165°C.
• лакокрасочное покрытие порошковой краской наносимой электростатическим методом по DIN 55900 часть 2, с последующим отвердением при 180°C. Стандартный цвет: снежно-белый RAL 9016, другие цвета - по желанию Клиента, за дополнительную плату

Материал
Конвекторные радиаторы VONARIS-M производятся из высококачественных стальных труб.

Упаковка
Картон, защита краев и термоусадочная пленка

Марочная продукция высшего качества
Концерн Vogel&Noot; предлагает своим Клиентам проверенный бренд, соответствующий наивысшим стандаpтам качества. Производственные процессы всех заводов концерна сертифицированы по ISO. Параметры качества и мощности конвекторных радиаторов VONARIS-M находятся под постоянным надзором и контролем ведущих европейских организаций.

Описание продукта

Конвекторны радиатор VONARIS - M можно успешно устанавливать в разных помещениях. Выделяется 2 основные группы радиаторов:

Стандартная версия: стальные каналы прямоугольного сечения 70 x 11 x 1,5 мм;
Версия высокого давления: стальные каналы прямоугольного сечения 70 x 11 x 2,0 мм (за дополнительную плату)

Конвекторные радиаторы VONARIS-M поставляются производителем с боковыми стенками. В горизонтальной версии дополнительно оснащены верхней решеткой (VHV-M). Поставка радиаторов VONARIS-M в версии VSV-M включает радиатор со скобами. Каждый горизонтальный конвекторный радиатор VONARIS-M оснащен сливной пробкой, воздухоотводчиком, а вертикальная версия дополнительно обладает 2 заглушками.

Подключение

• горизонтальная версия 3 x ВР 1/2" и 2 x НР 3/4" с правой стороны (с левой стороны - по заказу). Типы VHV-M 20, 22, 34 и 46 без скоб можно поварачивать и выбрать позицию вентиля
• вертикальная версия 4 x ВР 1/2" и 2 x НР 3/4" центральное подключение
